盲插互調測試系統

盲插互調測試系統

盲插互調測試系統 全球領先的PIM測試系統制造商，全球已經部署了800多套9頻段機柜式PIM測試系統，3000多套臺式PIM測試系統，10000多個頻段，占據了中國70％以上的市場份額或全球60％.
產品描述 技術指標

產品描述

全球領先的PIM測試系統制造商，全球已經部署了800多套9頻段機柜式PIM測試系統， 3000多套臺式PIM測試系統，10000多個頻段，占據了中國70％以上的市場份額或 全球60％，納特通信提供柜式、臺式以及組合式互調儀，適應客戶多樣性選擇，滿足 研發、生產各種場景測試需求。

技術指標

產品特性：



測試頻段能夠覆蓋700MHz~2700MHz。

支持700BAND、CDMA800、EGSM900、DCS1800、PCS1900、TD-SCDMA2000、WCDMA2100、LTE2600、TDF、TDD、TDE間產生的多種系統內和系統間互調測試，系統互調值達到-168dBc@2*43dBm以下。

無源模塊根據不同頻段和通道，模塊化設計，支持盲插功能，可以隨意組合，自動切換，配置靈活。

開關矩陣要求能夠隨意組合，自動切換，測試端口數量滿足系統連接要求。

可視化提示連接路徑圖，軟件自動完成。

測試測量數據支持?jǐn)?shù)據庫上傳。

所有設備具備網絡通信功能。

新型號

目前新型號：

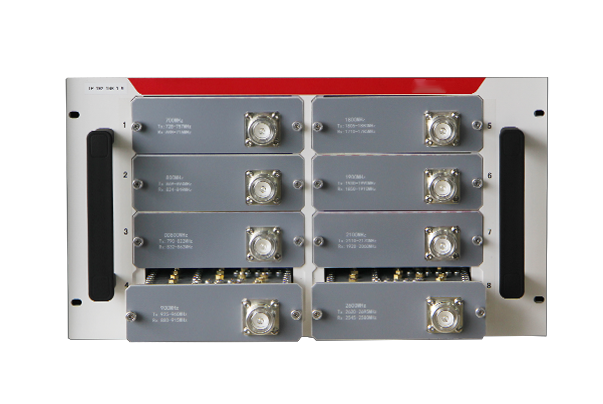

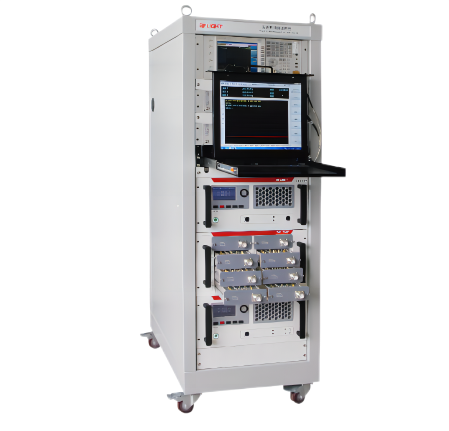

盲插式柜式互調測試系統（只支持反射模式，每個寬帶無源部分模塊支持8個盲插標準雙工器，8個雙工器的型號可以任意配置）
序號名稱型號測試頻段測試功率
（設備測試端口）		測試功率
（設備測試端口）		測試功率
（設備測試端口）
1寬帶有源部分設備NTWPA-0727***728MHz–2700MHz   2×44dBm
NTWPA-0727200		2×47dBm
NTWPA-0727300		2×49dBm
NTWPA-0727500
2寬帶無源部分模塊NTPIM-0727AM 698MHz–2700MHz


3盲插標準雙工器模塊700MHzTX頻段：728MHz-746MHz
RX頻段：698MHz-716MHz		2×44dBm2×47dBm2×49dBm
4800MHzTX頻段：869MHz–894MHz
RX頻段：824MHz–849 MHz		2×44dBm2×47dBm2×49dBm
5900MHzTX頻段：925MHz-960MHz
RX頻段：880MHz-915MHz		2×44dBm2×47dBm2×49dBm
61800MHzTX頻段：1805MHz-1880MHz
RX頻段：1710MHz-1785MHz		2×44dBm2×47dBm2×49dBm
71900MHzTX頻段：1930MHz-1990MHz
RX頻段：1850MHz-1910MHz		2×44dBm2×47dBm2×49dBm
82100MHzTX頻段：2110MHz-2170MHz
RX頻段：1920MHz-2060MHz		2×44dBm2×47dBm2×49dBm
92600MHzTX頻段：2620MHz-2695MHz
RX頻段：2545MHz-2580MHz		2×44dBm2×47dBm2×49dBm
10H700MHzTX頻段：758MHz-803MHz
RX頻段：703MHz-748MHz		2×44dBm2×47dBm2×49dBm
11L700MHzTX頻段：728MHz-757MHz
RX頻段：776MHz-787MHz		2×44dBm2×47dBm2×49dBm
12D800MHzTX頻段：790MHz-822MHz
RX頻段：832MHz-862MHz		2×44dBm2×47dBm2×49dBm
131400MHzTX頻段：1475.9MHz-1518MHz
RX頻段：1406MHz-1462.9MHz		2×44dBm2×47dBm2×49dBm
142300MHzTX頻段：2350MHz-2400MHz
RX頻段：2300MHz-2340MHz		2×44dBm2×47dBm2×49dBm
15低互調負載NTDTS-***700MHz–2700 MHz2×44dBm
NTDTS-100		2×47dBm
NTDTS-100		2×49dBm
NTDTS-200
16標準套件/標準配置如下：
1）系統連接電纜1套（用于系統自身連接）
2）低互調測試電纜*根（具體數量等同于系統端口數量)，具體型號根據客戶要求，可選DM-DM或者DM-NM
3)低互調轉接頭（DIN-M/ DIN-F ）*只（具體數量等同于系統端口數量)
4)DIN型/N型扳手一把


17系統集成及服務/標準配置如下：
1）測試軟件1套
2）1U機架式電腦和1U機架式一體化顯示器1套（如需要配置其它形式電腦，需要明確提出）
3）系統集成配件1套（包括交換機、網線、同步線、工業插座等等）


18開關矩陣NTDPDT-4X8E選配項
如只配置一套（8個標準雙工器），不需要配置該開關矩陣，該開關矩陣為配置二套（支持16個標準雙工器）時選配


19開關矩陣NTDPDT-4X12E選配項
如只配置一套（8個標準雙工器），不需要配置該開關矩陣，該開關矩陣為配置三套（支持24個標準雙工器）時選配


20機柜標準1.6米機柜具體數量根據實際需要確定(可替換為2米機柜）
