無源綜合測試儀
無源綜合測試儀
產品描述
NTPIM-XXXX型無源綜合測試儀測試端口上限輸出功率可達46dBm以上（注：可以根據客戶要求定制載波功率提高到53dBm），具有高達-170dBc互調失真測試，以及多種保護功能。 該測試儀通過keysight公司的U2001A的功率計對系統測試端口輸出功率監控和修正，保證系統準確性。該測試儀設計合理，便于靈活組合擴展，可通過射頻控制器進行自動多頻段測試，測試精度高、散熱效率高、使用方便和穩定可靠。工作模式：
反射、傳輸測試模式
工作頻段：
見技術指標（附表）
測試端口輸出功率：
37dBm ≤ 44dBm，輸出接口為DF型
功率精度：
±0.35dB
系統自身互調：
≤-168dBc typical (每端口反射模式，90％的頻段內 ) /（2x 43dBm）
系統軟件：
a) 可測試 3、5、7，9階反射互調產物；
b) 可選測量模式：點頻測試/時域測試/掃頻測試
c) 遠程控制： LAN口 ；
d) 自動創建測試報告，可用文檔及截圖形式導出
e) 軟件可調參數：
-測試頻率和掃頻范圍
-互調測試步進
-載波功率
-測試階數
-單次/重復測試
-dBm/dBc單位轉換
信號源：
a) 頻率精確度:參見信號源配置說明；（系統配套儀表型號：N5181A/ N5182A/ N5171A/ N5172A/E4421/E4438C）
接收機：
a) 平均低噪：參見頻譜儀配置說明；(系統配套儀表型號：N9000A/ N9010A/ N9020A)
功率檢測：
功率計：U2001A
功放部分的保護和檢測功能：
過流保護；
過壓保護；
過溫度保護；（≥+60℃）
過激勵保護；（≥+5 dBm）
當功放反射駐波＞2時發告警,立刻停止工作，輸出端開路或短路不應燒毀功放
工作溫度：
上限工作溫度：+0…+45℃
推薦工作溫度：+10…+25℃
電源規格：
220V±10% 50/60Hz
自動化：
可自動完成7個頻段的自動切換，測試時只需要選擇對應頻段即可。
產品特性
頻率覆蓋700BAND、CDMA800、EGSM900、GSM900、DCS1800、TD-SCDMA1800、PCS1900、TD-SCDMA2000、WCDMA2100、LTE2600。
系統三階互調測試靈敏度高于-170dBc，滿足各種無源器件測試。
可進行3、5、7、9等高階互調信號分析。
靈活多變的組合方式，較低成本實現單頻段，全頻段測試。
散熱效率高，穩定可靠，能出具標準的書面報告。
通過軟件控制，輕松實現點頻、掃頻測試，傳輸、反射測試自由切換。
公用信號發射、放大模塊及信號處理模塊，更高的性價比。
3dB電橋合成，通帶內全頻段掃描，高冗余設計，滿足高負荷使用。
開關矩陣自動化測試，支持7個及更多頻段的互調測試。
平臺化系統設計，新增頻段即插即用。
產品參數
NTPIM-XXXX系列無源綜合測試儀設備型號與適用通信系統1、寬帶有源功放部分設備型號與適用通信系統：
| 型號 | 電信標準 | 發射頻段 | 線性輸出功率 |
|---|---|---|---|
| NTPIM-0710 | CDMA/AMPS/GSM/EGSM | 728-960MHz | 20-46dBm可調 |
| NTPIM-1822 | DSC 1800/PCS 1900/UMTS-FDD/TD-SCDMA AorB | 1805-2170MHz | 20-46dBm可調 |
| NTPIM-2527 | LTE2600 | 2500-2700MHz | 20-46dBm可調 |
2、無源部分（反射傳輸互調測試）設備型號與適用通信系統：
| 型號 | 發射頻段 | 接收頻段 | 互調階次 |
|---|---|---|---|
| NTPIM-700DB | 728-746MHz | 698-716MHz | IM3-IM9 |
| NTPIM-L700DB | 728-757MHz | 776-787MHz | IM3-IM9 |
| NTPIM-H700DB | 758-803MHz | 703-748MHz | IM3-IM9 |
| NTPIM-D800DB | 790-822MHz | 832-862MHz | IM3-IM9 |
| NTPIM-800DB | 869-894MHz | 824-849MHz | IM3-IM9 |
| NTPIM-900DB | 925-960MHz | 880-915MHz | IM3-IM9 |
| NTPIM-1800DB | 1805-1880MHz | 1710-1785MHz | IM3-IM9 |
| NTPIM-T1800DB | 1880-1900MHz | 1915-1920MHz | IM3 |
| NTPIM-1900DB | 1930-1990MHz | 1850-1910MHz | IM3-IM9 |
| NTPIM-T2000DB | 2017.5-2025MHz | 2010MHz | IM3 |
| NTPIM-2100DB | 2110-2170MHz | 1920-2060MHz | IM3-IM9 |
| NTPIM-2600DB | 2620-2695MHz | 2545-2580MHz | IM3-IM9 |
注：
上表為常規頻段，特殊頻段可以定制；
支持單反射、雙反射以及反射傳輸模式。
主要技術參數
被測信號：
階次以IM3、IM5接收頻段為準，UMTS2100能測3、7階發射互調產物， CDMA800/EGSM900/DCS1800/PCS1900/LTE2600能測3、5階發射互調產物。
測試信號：
頻率：可以實現CDMA800、EGSM900、DCS1800、PCS1900、UMTS2100、LTE2600兼容。
輸入信號形式：keysight MXG N5181A CW信號250KHz-3GHz，附keysight MXG信號發生器技術手冊。
測試端口功率：2路功率為+20dBm ≤ +46dBm的載波信號。
輸出功率精度：±0.1dB typical，通過keysight公司U2001A功率計對系統 測試端口輸出功率監控和修正，保證輸出功率精度。
測試速度：掃描時間大約在45-50S，一個點0.9S，以50個點為準。
顯示：在儀器面板上和電腦上顯示。
存儲：將測試結果通過專用接口取出，自動創建測試報告，以Word形式導出 ，所有測試數據可以以截圖和Excel形式導出。
軟件接口：開放數據調用接口。
接收機技術指標：
平均底噪：-145dBm，maximum（取決于儀表的底噪）
動態范圍：100dB，typical（取決于儀表的底噪）
上限工作輸入功率：-60dBm
要求安全輸入功率：20dBm（在任何頻率上的混合功率）
新型號
目前新型號：

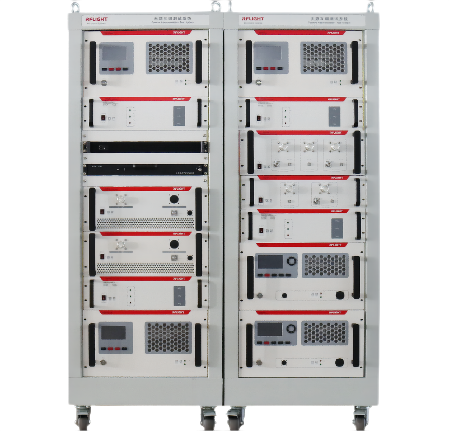

| 柜式互調測試系統 | ||||||
| 序號 | 名稱 | 型號 | 測試頻段 | 測試功率 （設備測試端口） | 測試功率 （設備測試端口） | 測試功率 （設備測試端口） |
| 1 | 寬帶有源部分設備 | NTPIM-0710*** | 728MHz–960MHz | 2×44dBm NTPIM-0710200 | 2×47dBm NTPIM-0710300 | 2×49dBm NTPIM-0710500 |
| 2 | NTPIM-1416*** | 1400MHz–1600MHz | 2×44dBm NTPIM-1416200 | 2×47dBm NTPIM-1416300 | 2×49dBm NTPIM-1416500 | |
| 3 | NTPIM-1822*** | 1805MHz–2170MHz | 2×44dBm NTPIM-1822200 | 2×47dBm NTPIM-1822300 | 2×49dBm NTPIM-1822500 | |
| 4 | NTPIM-2327*** | 2300MHz–2700 MHz | 2×44dBm NTPIM-2327200 | 2×47dBm NTPIM-2327300 | 2×49dBm NTPIM-2327500 | |
| 5 | NTPIM-3438*** | 3400MHz–3800 MHz | 2×44dBm NTPIM-3438200 | 2×47dBm NTPIM-3438300 | 2×49dBm NTPIM-3438500 | |
| 6 | 無源部分設備 | NTPIMD-700A | TX頻段：728MHz-746MHz RX頻段：698MHz-716MHz | 2×44dBm | 2×47dBm | 2×49dBm |
| 7 | NTPIMD-800A | TX頻段：869MHz–894MHz RX頻段：824MHz–849 MHz | 2×44dBm | 2×47dBm | 2×49dBm | |
| 8 | NTPIMD-900A | TX頻段：925MHz-960MHz RX頻段：880MHz-915MHz | 2×44dBm | 2×47dBm | 2×49dBm | |
| 9 | NTPIMD-1800A | TX頻段：1805MHz-1880MHz RX頻段：1710MHz-1785MHz | 2×44dBm | 2×47dBm | 2×49dBm | |
| 10 | NTPIMD-1900A | TX頻段：1930MHz-1990MHz RX頻段：1850MHz-1910MHz | 2×44dBm | 2×47dBm | 2×49dBm | |
| 11 | NTPIMD-2100A | TX頻段：2110MHz-2170MHz RX頻段：1920MHz-2060MHz | 2×44dBm | 2×47dBm | 2×49dBm | |
| 12 | NTPIMD-2600A | TX頻段：2620MHz-2695MHz RX頻段：2545MHz-2580MHz | 2×44dBm | 2×47dBm | 2×49dBm | |
| 13 | NTPIMD-H700A | TX頻段：758MHz-803MHz RX頻段：703MHz-748MHz | 2×44dBm | 2×47dBm | 2×49dBm | |
| 14 | NTPIMD-L700A | TX頻段：728MHz-757MHz RX頻段：776MHz-787MHz | 2×44dBm | 2×47dBm | 2×49dBm | |
| 15 | NTPIMD-D800A | TX頻段：790MHz-822MHz RX頻段：832MHz-862MHz | 2×44dBm | 2×47dBm | 2×49dBm | |
| 16 | NTPIMD-1400A | TX頻段：1475.9MHz-1518MHz RX頻段：1406MHz-1462.9MHz | 2×44dBm | 2×47dBm | 2×49dBm | |
| 17 | NTPIMD-2300A | TX頻段：2350MHz-2400MHz RX頻段：2300MHz-2340MHz | 2×44dBm | 2×47dBm | 2×49dBm | |
| 18 | NTPIMD-3500A | TX頻段：3510MHz-3590MHz RX頻段：3410MHz-3490MHz | 2×44dBm | 2×47dBm | 2×49dBm | |
| 19 | 低互調負載 | NTDTS-*** | 700MHz–2700 MHz | 2×44dBm NTDTS-100 | 2×47dBm NTDTS-100 | 2×49dBm NTDTS-200 |
| 20 | 標準套件 | / | 標準配置如下： 1）系統連接電纜1套（用于系統自身連接） 2）低互調測試電纜*根（具體數量等同于系統端口數量)，具體型號根據客戶要求，可選DM-DM或者DM-NM 3)低互調轉接頭（DIN-M/ DIN-F ）*只（具體數量等同于系統端口數量) 4)DIN型/N型扳手一把 | |||
| 21 | 系統集成及服務 | / | 標準配置如下： 1）測試軟件1套 2）1U機架式電腦和1U機架式一體化顯示器1套（如需要配置其它形式電腦，需要明確提出） 3）系統集成配件1套（包括交換機、網線、同步線、工業插座等等） | |||
| 22 | 矩陣開關 | NTDPDT-4X20E | 支持3個頻段的功率放大器，共計7個頻段的無源模塊（即：其中第一個頻段的功放可以帶3個無源模塊，第二個頻段的功放可以帶3個無源模塊，第三個頻段的功放可以帶1個無源模塊） | |||
| 23 | 矩陣開關 | NTDPDT-5X20E | 支持3個頻段的功率放大器，共計18個頻段的無源模塊（即：其中第一個頻段的功放可以帶6個無源模塊，第二個頻段的功放可以帶6個無源模塊，第三個頻段的功放可以帶6個無源模塊） | |||
| 24 | 矩陣開關 | NTDPDT-5X30E | 支持4個頻段的功率放大器，共計21個頻段的無源模塊（即：其中第一個頻段的功放可以帶3個無源模塊，第二個頻段的功放可以帶6個無源模塊，第三個頻段的功放可以帶6個無源模塊，第四個頻段的功放可以帶6個無源模塊） | |||
| 25 | 機柜 | 標準1.6米機柜 | 具體數量根據實際需要確定(可替換為2米機柜） | |||
