產品中心

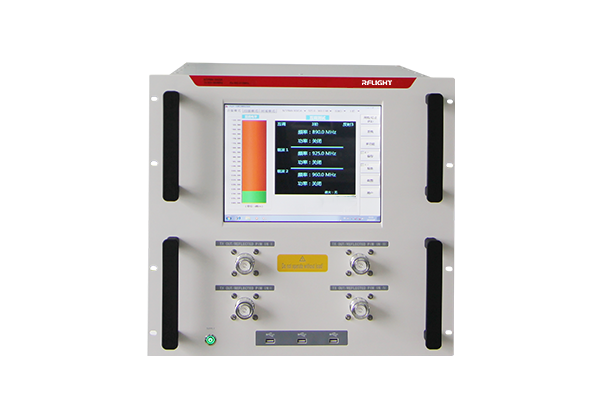

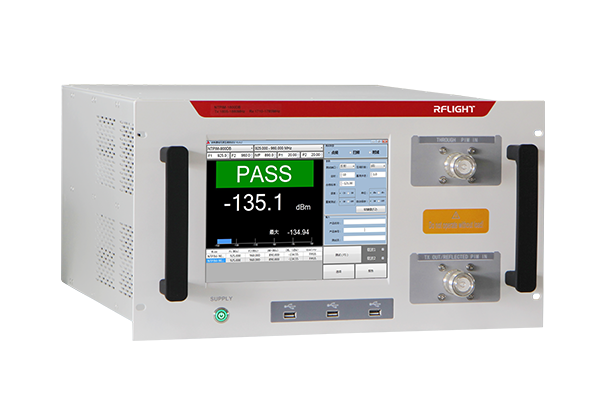

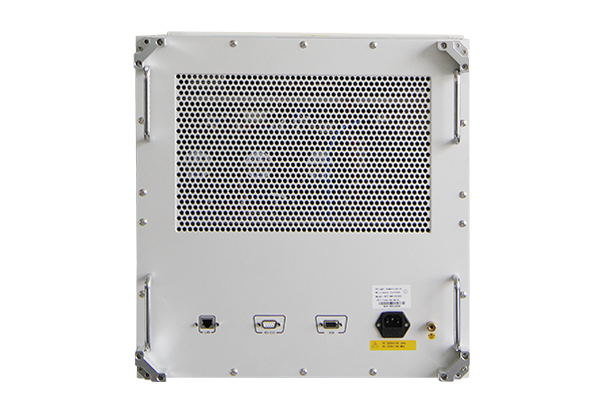

臺式互調儀

NTPIM-XXXXD系列臺式無源互調測試儀具有性能穩定、準確性高、功耗低、操作簡便、便于靈活組合擴展等諸多優點。該互調儀測試端口上限輸出功率可達以上46dBm（注：可以根據客戶要求定制載波功率提高到50dBm)，具有高達-168dBc互調失真測試，以及多種保護功能。

產品描述技術指標

產品描述

臺式互調儀技術指標（雙反射模式）

工作模式：

雙反射模式

測試端口輸出功率：

測試端口輸出功率.

功率精度：

±0.35dB

系統自身互調：

≤-168dBc typical (每端口反射模式，90％的頻段內 ) /（2x 43dBm）

系統軟件：

a) 軟件支持 3、5、7、9、11階反射互調產物測試

b) 可選測量模式：點頻測試/時域測試/掃頻測試

c) 遠程控制： LAN口；

d) 自動創建測試報告，可用文檔及截圖形式導出

e) 軟件可調參數：

-測試頻率和掃頻范圍

-互調測試步進

-載波功率

-測試階數

-單次/重復測試

-dBm/dBc單位轉換

信號源：

a) 頻率精確度:±2ppm,typical ±5ppm,maximum；

接收機：

a) 平均低噪：-130dBm,typical (-135dBm maximum)

b) 動態范圍：75dB, typical

c) 接收機測試范圍： -55 to -130dBm

d) 精準度：±1.5dB@ -110dBm（typical）

設備保護和檢測功能：

過流保護；

過壓保護；

過溫度保護；（≥+60℃）

當設備開路或短路時發駐波告警,立刻停止工作，輸出端開路或短路不應燒毀功放

工作溫度：

上限工作溫度：+0…+45℃

推薦工作溫度：+10…+25℃

電源規格：

220V±10% 50/60Hz

機箱尺寸：

寬度：19英寸，高度：≥6U，深度：600mm

特殊頻段因無源器件的尺寸關系，需采用組合式結構。

配置：

內置工控機、觸摸屏

產品特性

頻率覆蓋700BAND、CDMA800、EGSM900、GSM900、DCS1800、 TD-SCDMA1800、PCS1900、 TD-SCDMA2000、WCDMA2100、LTE2600。

系統三階互調測試靈敏度高于-168dBc，滿足各種無源器件測試。

可進行3、5、7、9等高階互調信號分析。

具有多種保護及檢測功能。

靈活多變的組合方式，較低成本實現單頻段，全頻段測試。

散熱效率高，穩定可靠，能出具標準的書面報告。

通過軟件控制，輕松實現點頻、掃頻測試，傳輸、反射測試自由切換。

性價比高。

產品參數

NTPIM-XXXXD系列無源互調測試儀規格參數: 以反射/傳輸臺式無源互調測試議型號為例

型號	發射頻段	接收頻段	互調階次
NTPIM-700DB	728-746MHz	698-716MHz	IM3-IM9
NTPIM-L700DB	728-757MHz	776-787MHz	IM3-IM9
NTPIM-H700DB	758-803MHz	703-748MHz	IM3-IM9
NTPIM-D800DB	790-822MHz	832-862MHz	IM3-IM9
NTPIM-800DB	869-894MHz	824-849MHz	IM3-IM9
NTPIM-900DB	925-960MHz	880-915MHz	IM3-IM9
NTPIM-1800DB	1805-1880MHz	1710-1785MHz	IM3-IM9
NTPIM-T1800DB	1880-1900MHz	1915-1920MHz	IM3
NTPIM-1900DB	1930-1990MHz	1850-1910MHz	IM3-IM9
NTPIM-T2000DB	2017.5-2025MHz	2010MHz	IM3
NTPIM-2100DB	2110-2170MHz	1920-2060MHz	IM3-IM9
NTPIM-2600DB	2620-2695MHz	2545-2580MHz	IM3-IM9

注：

上表為常規頻段，特殊頻段可以定制；

如因雙工器等其它器件的體積大小因素，不能集成在6U機箱內的，將采用其它的集成方式；

支持單反射、雙反射以及反射傳輸模式；

支持內置工控機帶觸摸屏、內置工控機外置顯示器，外置電腦和顯示器。

技術指標

主要技術參數

測試信號：

頻率：可以實現AMPS800、EGSM900、GSM900、DCS1800、PCS1900、TD-SCDMA A/B，UMTS2100兼容。

頻率精確度：±2ppm typical ±5ppm，maximum。

測試端口功率：2路功率為20dBm ≤ +46dBm的載波信號。

輸出功率精度：±0.25dB typical ±0.3dB maximum。

顯示：在電腦上顯示。

存儲：將測試結果存儲到電腦上并通過專用接口取出，自動創建測試報告，以Word形式導出，所有測試數據可以以截圖形式導出。

接收機技術指標：

平均底噪：-138dBm，maximum

動態范圍：80dB，typical。

上限工作輸入功率：-63dBm RMS（發射和接受頻率混合）。

要求安全輸入功率：20dBm（在任何頻率上的混合功率）。

反射功率保護: 50dBm（100Watt)

過駐波保護：VSWR≥3。

過溫度保護：≥60℃。

自身互調（2×43dBm）：< -168dBc（標準產品反射模式） < -172dBc maximum
（2×43dBm）：< -160dBc typical（傳輸模式） < -163dBc maximum

尺寸：480mm（W）×600mm（D）×225mm（H）（單層）

預熱時間：3分鐘。

電源規格：100~240V AC，50/60Hz。

工作溫度：上限工作溫度范圍 -10~+45℃；推薦工作溫度范圍+15~+25℃。

系統軟件：

測量模式：點頻測試、時域測試、掃頻測試

遠程控制（可選）：RS232、USB、LAN（TCP/IP）

新型號

臺式無源互調測試儀（NTPIM-XXXD系列，單反射測量模式）
序號	型號	測試頻段	測試功率（設備測試端口）	測試功率（設備測試端口）	測試功率（設備測試端口）	測試功率（設備測試端口）
序號	型號	測試頻段	測試功率（設備測試端口）	測試功率（設備測試端口）	測試功率（設備測試端口）	測試功率（設備測試端口）
1	NTPIM-600D	TX頻段: 617MHz-652MHz RX頻段: 663MHz-698MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
2	NTPIM-700D	TX頻段：728MHz-746MHz RX頻段：698MHz-716MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
3	NTPIM-H700D	TX頻段：758MHz-803MHz RX頻段：703MHz-748MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
4	NTPIM-L700D	TX頻段：728MHz-757MHz RX頻段：776MHz-787MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
5	NTPIM-800D	TX頻段：869MHz–894MHz RX頻段：824MHz–849 MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
6	NTPIM-D800D	TX頻段：790MHz-822MHz RX頻段：832MHz-862MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
7	NTPIM-900D	TX頻段：925MHz-960MHz RX頻段：880MHz-915MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
8	NTPIM-1800D	TX頻段：1805MHz-1880MHz RX頻段：1710MHz-1785MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
9	NTPIM-1900D	TX頻段：1930MHz-1990MHz RX頻段：1850MHz-1910MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
10	NTPIM-2100D	TX頻段：2110MHz-2170MHz RX頻段：1920MHz-2060MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
11	NTPIM-2600D	TX頻段：2620MHz-2695MHz RX頻段：2545MHz-2580MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
12	NTPIM-T1800D	TX頻段：1880MHz-1900MHz RX頻段：1915MHz-1920MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
13	NTPIM-1400D	TX頻段：1475.9MHz-1518MHz RX頻段：1406MHz-1462.9MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
14	NTPIM-2300D	TX頻段：2350MHz-2400MHz RX頻段：2300MHz-2340MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
15	NTPIM-3500D	TX頻段：3510MHz-3590MHz RX頻段：3410MHz-3490MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
16	NTPIM-4900D	TX頻段：4920MHz-4990MHz RX頻段：4810MHz-4880MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
臺式無源互調測試儀（NTPIM-XXXDB系列，反射傳輸測量模式）
序號	型號	測試頻段	測試功率（設備測試端口）	測試功率（設備測試端口）	測試功率（設備測試端口）	測試功率（設備測試端口）
序號	型號	測試頻段	測試功率（設備測試端口）	測試功率（設備測試端口）	測試功率（設備測試端口）	測試功率（設備測試端口）
1	NTPIM-600DB	TX頻段: 617MHz-652MHz RX頻段: 663MHz-698MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
2	NTPIM-700DB	TX頻段：728MHz-746MHz RX頻段：698MHz-716MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
3	NTPIM-H700DB	TX頻段：758MHz-803MHz RX頻段：703MHz-748MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
4	NTPIM-L700DB	TX頻段：728MHz-757MHz RX頻段：776MHz-787MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
5	NTPIM-800DB	TX頻段：869MHz–894MHz RX頻段：824MHz–849 MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
6	NTPIM-D800DB	TX頻段：790MHz-822MHz RX頻段：832MHz-862MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
7	NTPIM-900DB	TX頻段：925MHz-960MHz RX頻段：880MHz-915MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
8	NTPIM-1800DB	TX頻段：1805MHz-1880MHz RX頻段：1710MHz-1785MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
9	NTPIM-1900DB	TX頻段：1930MHz-1990MHz RX頻段：1850MHz-1910MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
10	NTPIM-2100DB	TX頻段：2110MHz-2170MHz RX頻段：1920MHz-2060MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
11	NTPIM-2600DB	TX頻段：2620MHz-2695MHz RX頻段：2545MHz-2580MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
12	NTPIM-T1800DB	TX頻段：1880MHz-1900MHz RX頻段：1915MHz-1920MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
13	NTPIM-1400DB	TX頻段：1475.9MHz-1518MHz RX頻段：1406MHz-1462.9MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
14	NTPIM-2300DB	TX頻段：2350MHz-2400MHz RX頻段：2300MHz-2340MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
15	NTPIM-3500DB	TX頻段：3510MHz-3590MHz RX頻段：3410MHz-3490MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
16	NTPIM-4900DB	TX頻段：4920MHz-4990MHz RX頻段：4810MHz-4880MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
臺式無源互調測試儀（NTPIMD-XXXDA系列，雙反射測量模式）
序號	型號	測試頻段	測試功率（設備測試端口）	測試功率（設備測試端口）	測試功率（設備測試端口）	測試功率（設備測試端口）
序號	型號	測試頻段	測試功率（設備測試端口）	測試功率（設備測試端口）	測試功率（設備測試端口）	測試功率（設備測試端口）
1	NTPIMD-600DA	TX頻段: 617MHz-652MHz RX頻段: 663MHz-698MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
2	NTPIMD-700DA	TX頻段：728MHz-746MHz RX頻段：698MHz-716MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
3	NTPIMD-H700DA	TX頻段：758MHz-803MHz RX頻段：703MHz-748MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
4	NTPIMD-L700DA	TX頻段：728MHz-757MHz RX頻段：776MHz-787MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
5	NTPIMD-800DA	TX頻段：869MHz–894MHz RX頻段：824MHz–849 MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
6	NTPIMD-D800DA	TX頻段：790MHz-822MHz RX頻段：832MHz-862MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
7	NTPIMD-900DA	TX頻段：925MHz-960MHz RX頻段：880MHz-915MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
8	NTPIMD-1800DA	TX頻段：1805MHz-1880MHz RX頻段：1710MHz-1785MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
9	NTPIMD-1900DA	TX頻段：1930MHz-1990MHz RX頻段：1850MHz-1910MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
10	NTPIMD-2100DA	TX頻段：2110MHz-2170MHz RX頻段：1920MHz-2060MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
11	NTPIMD-2600DA	TX頻段：2620MHz-2695MHz RX頻段：2545MHz-2580MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
12	NTPIMD-T1800DA	TX頻段：1880MHz-1900MHz RX頻段：1915MHz-1920MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
13	NTPIMD-1400DA	TX頻段：1475.9MHz-1518MHz RX頻段：1406MHz-1462.9MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
14	NTPIMD-2300DA	TX頻段：2350MHz-2400MHz RX頻段：2300MHz-2340MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
15	NTPIMD-3500DA	TX頻段：3510MHz-3590MHz RX頻段：3410MHz-3490MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
16	NTPIMD-4900DA	TX頻段：4920MHz-4990MHz RX頻段：4810MHz-4880MHz	2×44dBm	2×46dBm	2×48dBm	2×50dBm
